Инструкция по самостоятельной сборке домокомплекта из мини-бруса

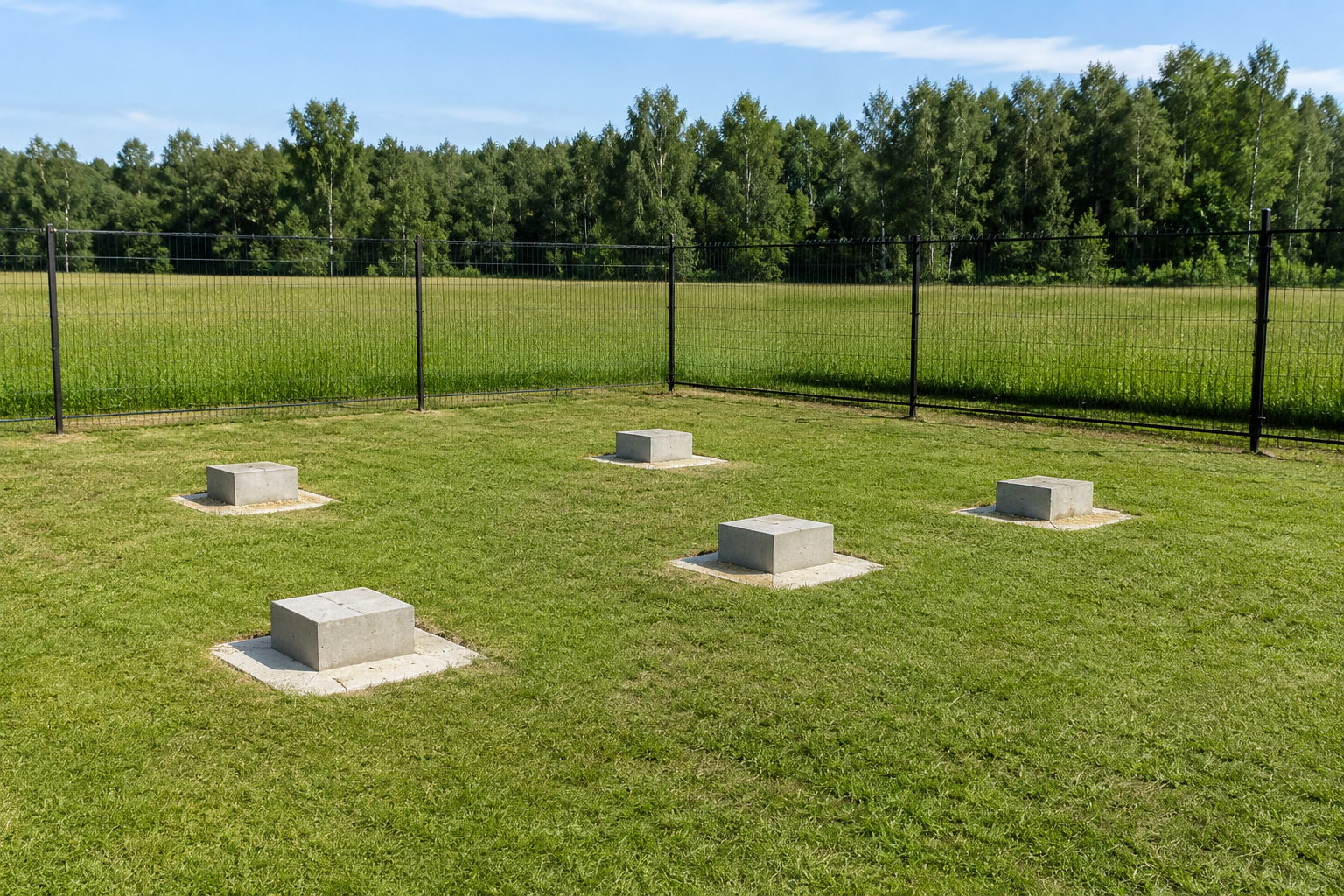

Так как конструкция имеет небольшой вес, для неё вполне достаточно использовать незаглубленный столбчатый фундамент из песко-цементных полнотелых блоков 200 × 200 × 400мм по одному в тумбе.

Под опору выкапывается яма с параметрами примерно 500 × 500мм, глубиной 300мм.

В неё засыпается песок, обязательно трамбуется послойно, с проливкой водой. Высота подушки 200–250мм. Так же песчаную подушку можно заменить на песко-цементную смесь М250 и высотой 75–100мм.

Далее выкладываются блоки и подсыпкой, либо выборкой песка выравнивается горизонт. Для усиления фундамента возможно использовать тротуарную плитку форматом 400 × 400мм и толщиной 50мм для опоры блока.

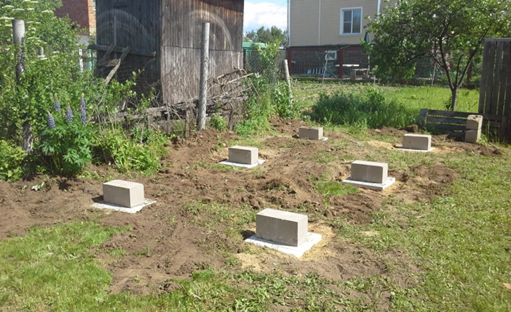

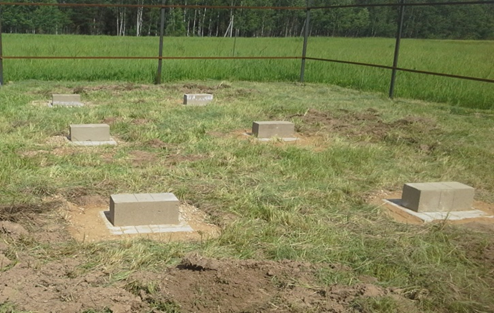

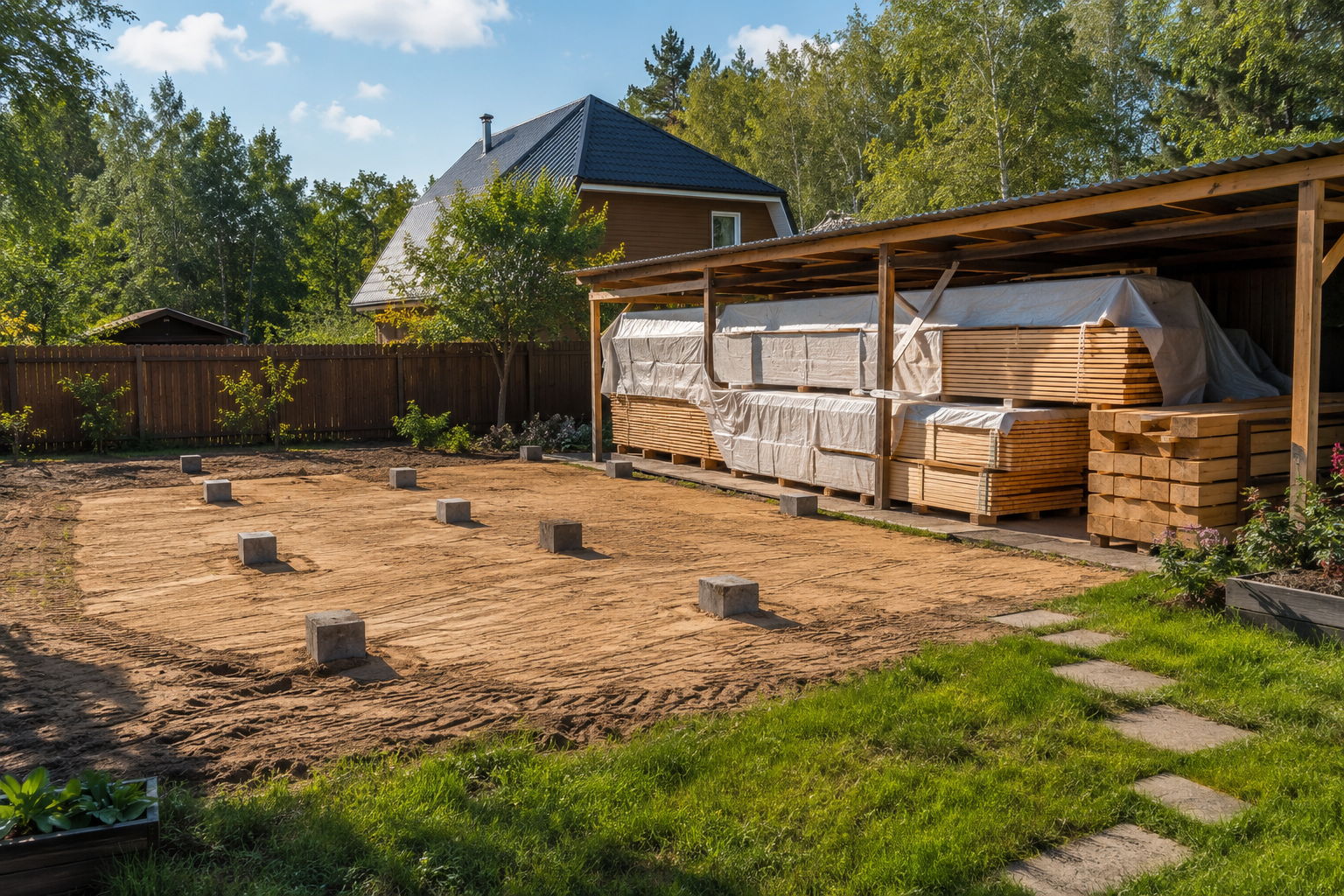

Выставляем блоки по плану (под каждым угловым соединением, соединением стен и там где есть пролёты с шагом с 1,5–1,8 метра) заподлицо с будущей наружной стеной и проверяем оси продольные и диагональные. Накрываем столбики кусками рубероида (сложенными в два слоя!). На этом можно считать фундаментные работы завершёнными.

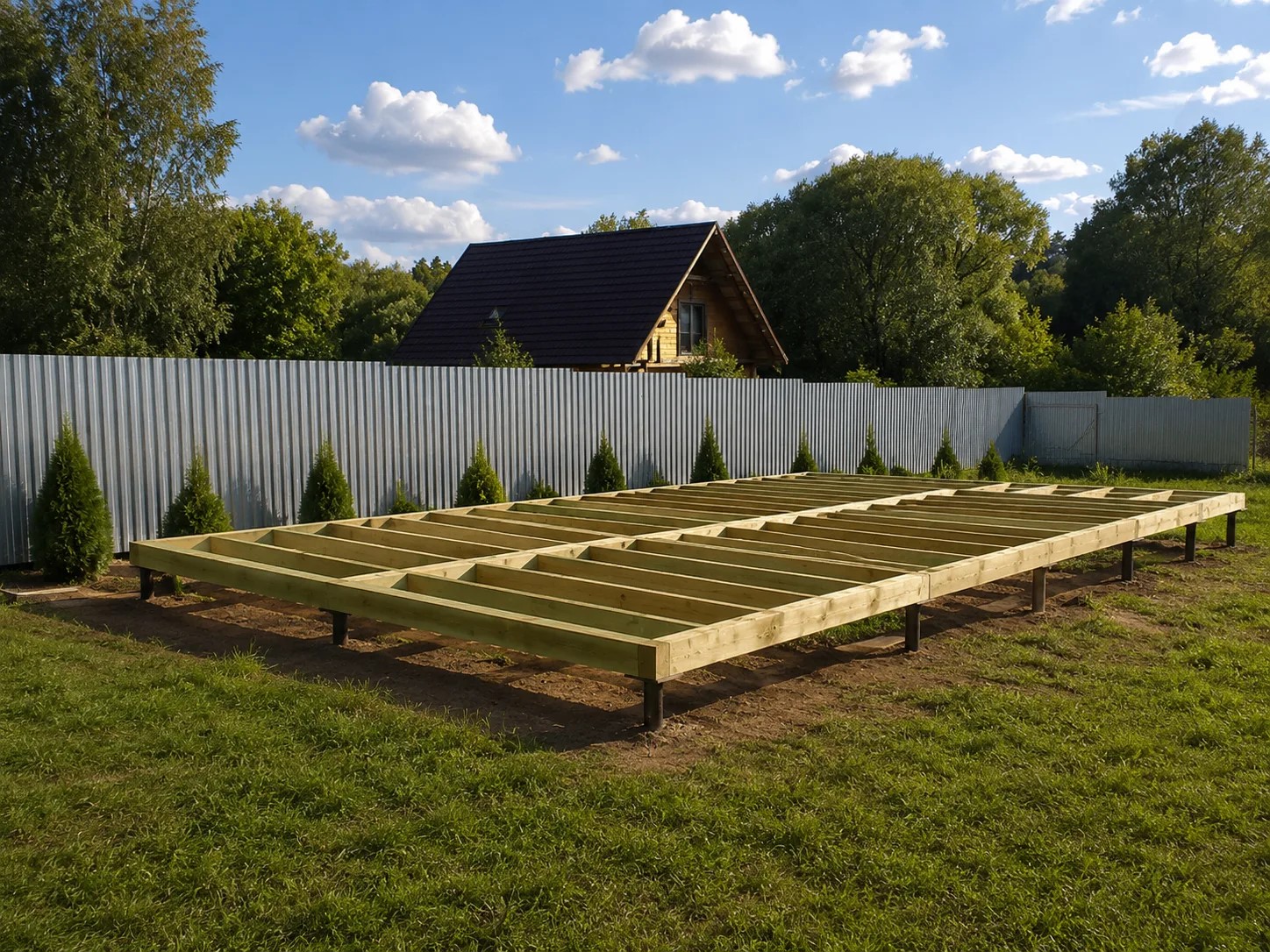

Выбирая сечение обвязочного бруса, исходим из толщины стен и расчётной нагрузки. В нашем случае толщина стены 44мм — вполне можно использовать брус е/в (естественной влажности) сечением 100 × 100 × 6000мм, но мы рекомендуем все же использовать 100 × 150 × 6000мм — большой запас прочности не бывает лишним.

Торцуем из шестиметрового погонажа нужные нам по длине детали! Все соединения обвязочного бруса должны находиться строго над столбиками. Выборка соединений происходит в пол дерева.

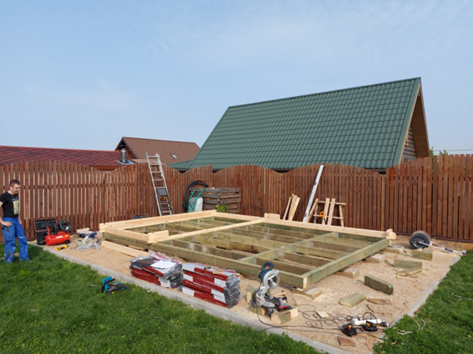

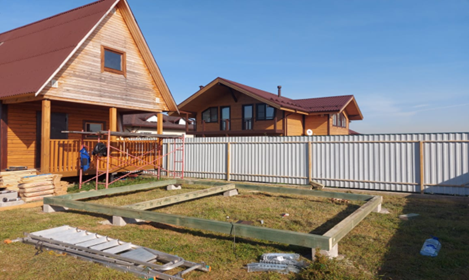

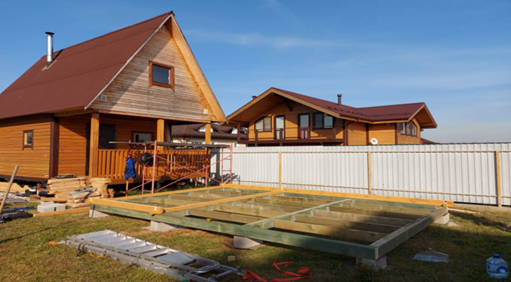

После обработки готовых деталей со всех сторон, собираем обвязочный брус. Проверяем продольные и диагональные размеры, уровень в горизонте, и стягиваем места соединений глухарями с шайбами (глухарь 8 × 120–2 по диагонали или 12 × 120 по одному). Обратите внимание, наружные края обвязочного бруса и фундаментных блоков должны быть заподлицо с наружными стенами сруба! Теперь можно приступать к следующему этапу.

Каждое строение комплектуется проектной документацией, состоящей из:

Маркировку деталей следует читать так: А_10_2 (где А — стена по оси А, 10 — номер венца в этой стене, 2 — номер детали в этом венце слева направо); 3_11_2 (где 3 — стена по оси 3, 11 — номер венца в этой стене, 2 — номер детали в этом венце слева направо). Стены цифровые и буквенные всегда перпендикулярны. Детали балок имеют свою маркировку и начинаются с обозначения БЛ_.

А теперь, можно приступить к самому ответственному этапу сборки сруба - монтажу нулевого и первого венца.

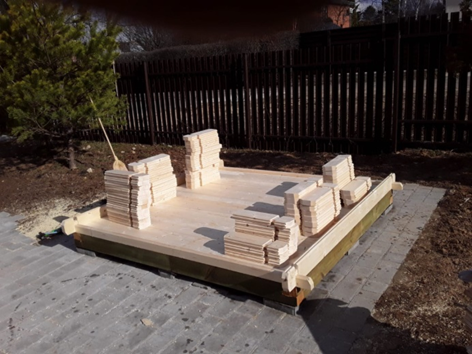

Выбираем детали нулевого венца, в нашем случае это детали по буквенным осям, с маркировкой А_0_1, Б_0_1 и т.д. Это детали полубруса с ровной нижней поверхностью и пазом сверху. Укладываем их в соответствии с осями и развёртками стен на обвязочный брус. Берём детали первого венца устанавливаем их на место в соответствии с проектом. Тщательно проверяем диагонали, металлическим уголком углы внутренних стен, при необходимости поправляем.

Когда все проверено — фиксируем детали нулевого венца к обвязочному брусу длинными саморезами по дереву в паз, утапливая головку. Если не соблюсти диагонали, нарушится геометрия сруба, в последствии неизбежно появятся проблемы при сборке сруба, детали не будут садиться на место из-за нарушения прямого угла, при просадке деталей будут ломаться торцевые выносы и т.д.

Когда все проверено — фиксируем детали нулевого венца к обвязочному брусу длинными саморезами по дереву в паз, утапливая головку. Если не соблюсти диагонали, нарушится геометрия сруба, в последствии неизбежно появятся проблемы при сборке сруба, детали не будут садиться на место из-за нарушения прямого угла, при просадке деталей будут ломаться торцевые выносы и т.д.

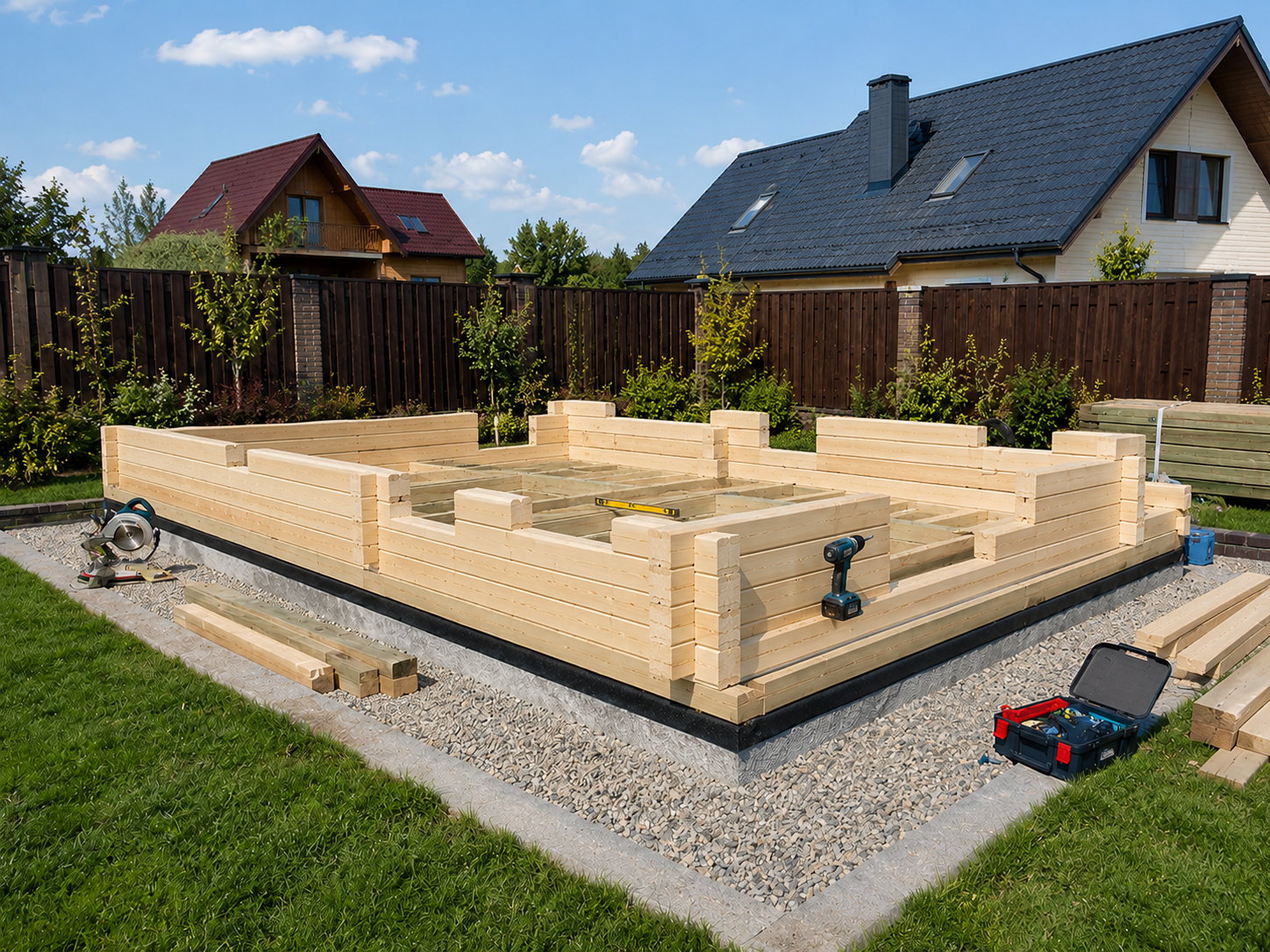

Продолжаем сборку стен, детали всегда устанавливают шипом вниз. Наиболее подходящий молоток для сборки 800–1000 гр. Берём следующую деталь, устанавливаем её на соответствующее место в чаши и начинаем аккуратно забивать её через пробивку (не ломая пазы).

Стеновой материал сравнительно тонкий, возможны небольшие дефекты сушки и винтообразные искривления деталей. По опыту, нет таких винтов, которые нельзя выправить… На производстве идёт жёсткая отбраковка таких деталей, но в минимальном количестве они все же иногда попадают на строительную площадку. Как только сборщики — плотники перестают обращать внимание на выносы при просадке деталей, начинается искривление и слом в торцах.

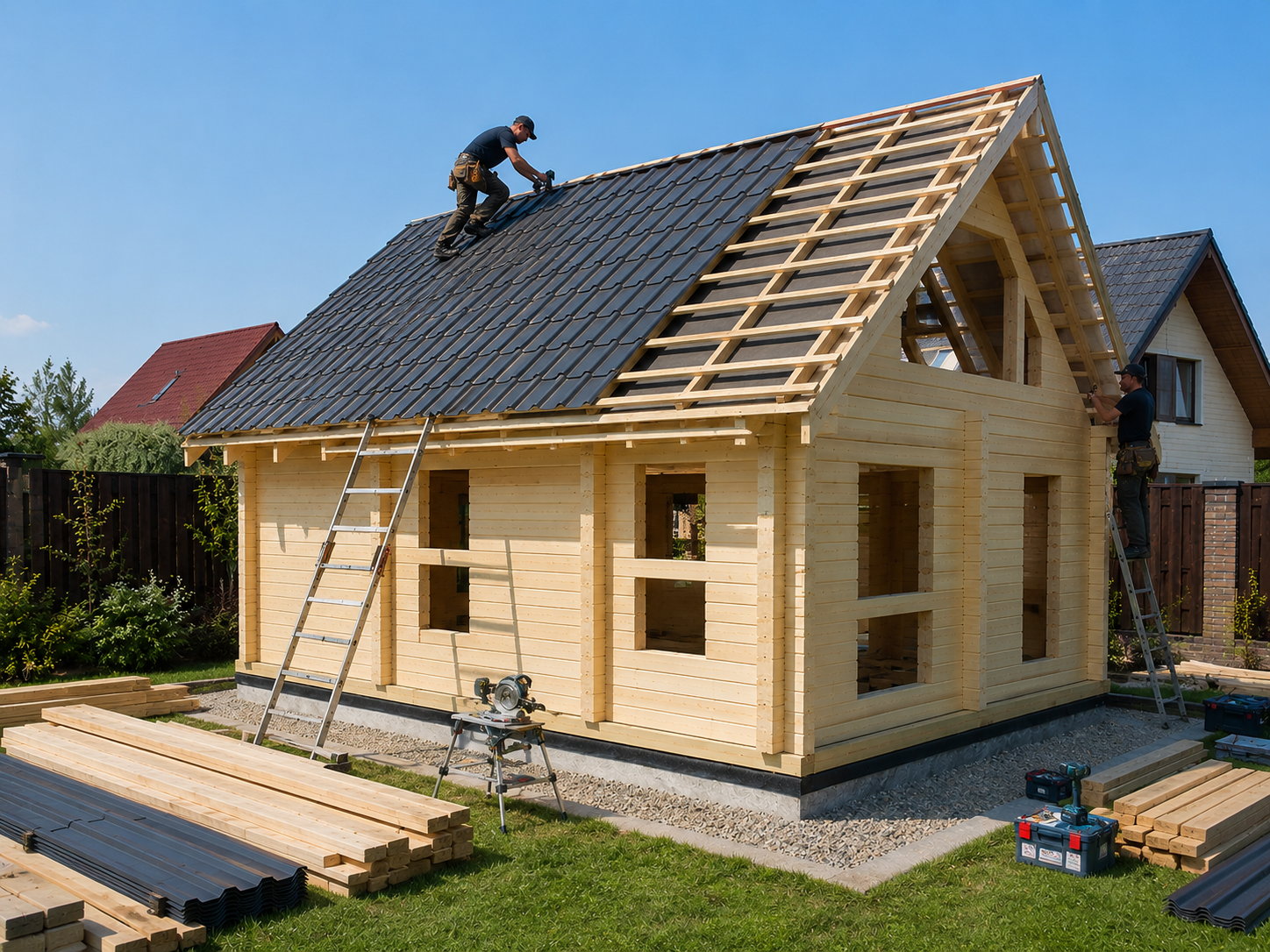

Под мягкую кровлю делаем сплошной щит из сухой шпунтованной имитации бруса 20х135мм, уложенной лицевой стороной в помещение.

Крепим гонты мягкой кровли на толевые гвозди. Дополнительно можно использовать подкладочный ковёр. Лобовую доску (из строганной доски камерной сушки размером 20 × 90мм или 20 × 140мм) режем в размер и устанавливаем на место.
